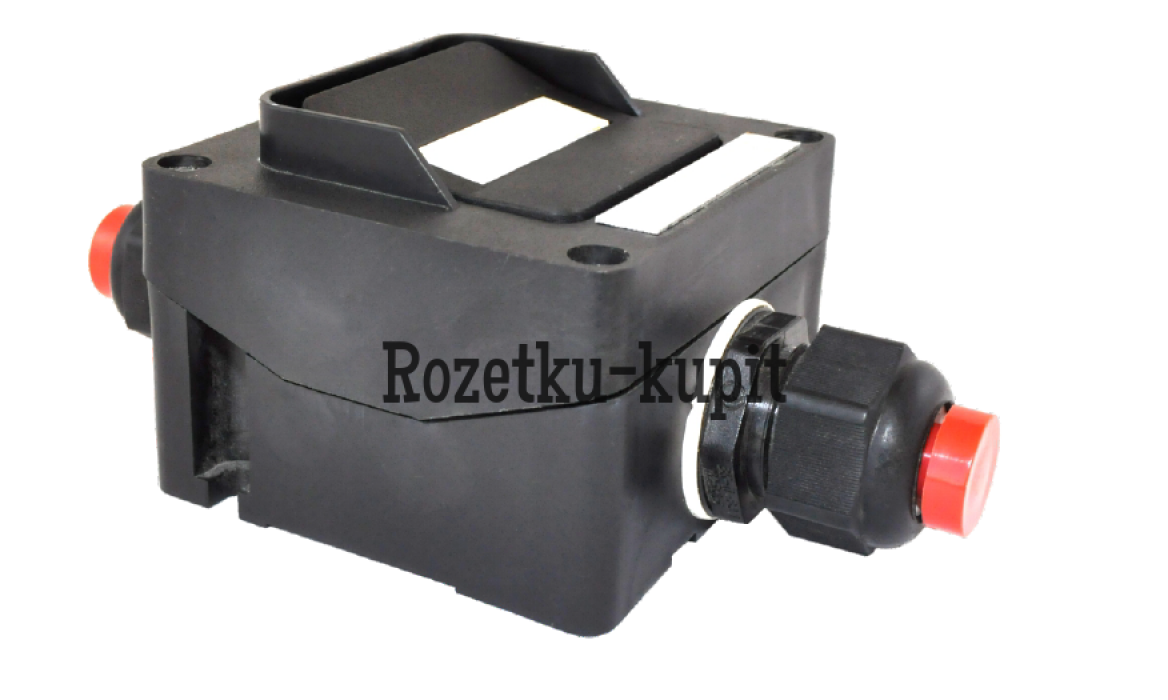

Клавишный выключатель взрывозащищенный КВВ предназначен

для включения и прекращения подачи электроэнергии к приводам

и прочим электрическим устройствам во взрывоопасных зонах в

соответствии с маркировкой взрывозащиты.

Клавишный выключатель состоит из корпуса, крышки, клавиши

с подпружиненными кулачками и блока контактного с двумя

подпружиненными траверсами. Крышка имеет защитный

бортик для предотвращения непредусмотренного переключения.

Клавишный выключатель может укомплектовываться одним

или двумя кабельными вводами. Варианты комплектования

кабельными вводами показаны ниже.

КВВ - Х1 - Х2 х Х3 - Х4

КВВ – клавишный взрывозащищенный выключатель.

Х1 – схема переключения:

1 – «двухсторонний переключатель» (2 н.р.);

3 – «клавишный выключатель» (1н.з.+1н.р.)

Х2 – количество кабельных вводов: 1 или 2.

Х3 – резьба пластикового ввода: М16, М20 или М25.

П ри применении вводов серии ВК-Х-ВЭЛ указывается материал

ввода, его тип и размер.

Х4 – вид климатического исполнения и категория размещения:

УХЛ2
